Kundenspezifische automatische Metallblech 0,3-0,8 mm U-Dachplatten-Rollformmaschine für Amerika
U-Dachplatten-Rollformmaschine

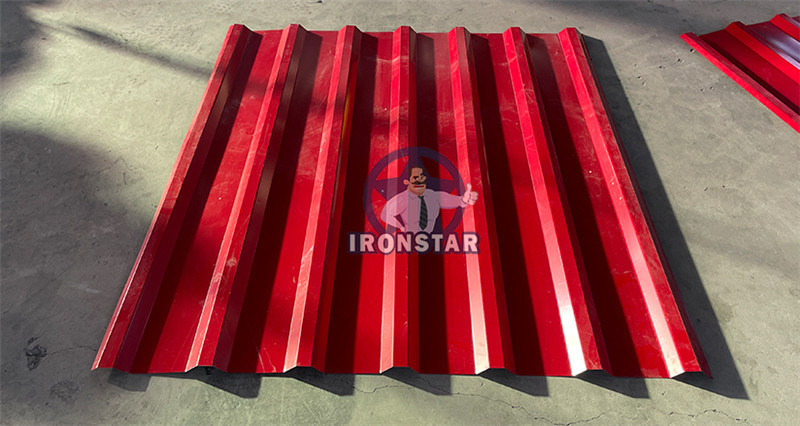

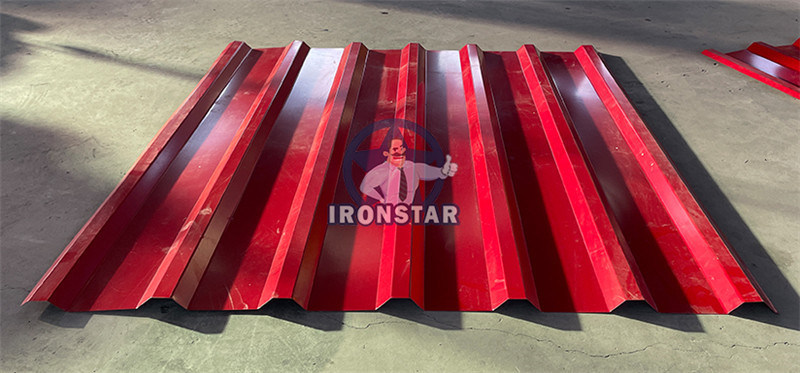

Die U-Platten-Rollformmaschine wird hauptsächlich in Amerika eingesetzt, mit einer Walzdicke von 0,3-0,6 mm, Material PPGI (vorlackierter verzinkter Stahl). Einige Kunden fragen, ob PBU-Platten und U-Platten in einer Maschine hergestellt werden können, das ist in Ordnung. Wir stellen diese Maschine her, um zwei Zeichnungen für den Kunden zu produzieren.

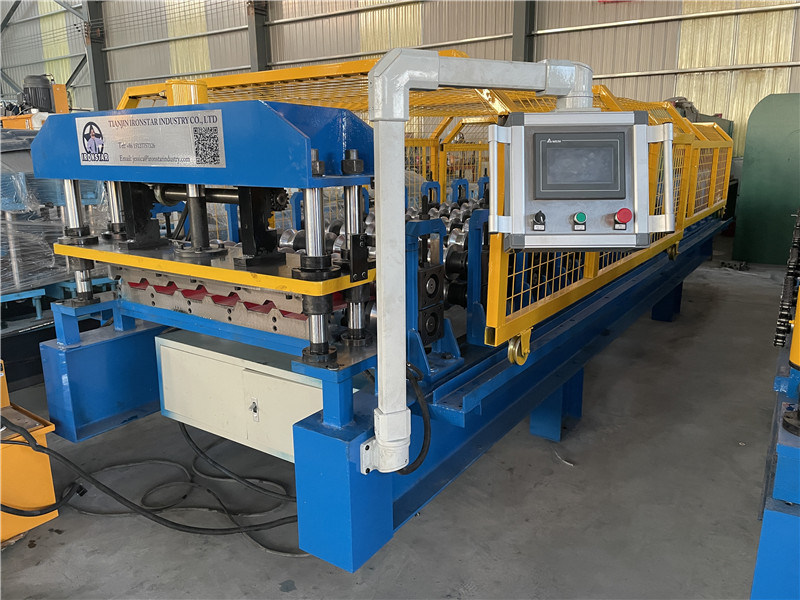

U-Platten-Rollformmaschine | U-Platten-Dachblechmaschine | U-Platten-Maschinen
Arbeitsablauf der Trapezdachplatten-Rollformmaschine
Abwickler-Rollformmaschine-PLC-Steuerkasten-Hydraulikschneider-Auslauftisch
|
NEIN |
Typ |
Spezifikation | |
|
1 |
Rohmaterial | Typ | PPGI |
| Zuführbreite | Nach Kundenzeichnung | ||
| Dicke | 0,3-0,6 mm | ||
|
2 |
Abwickler | Bedienung | Manuell |
| Gewichtskapazität | 5 Tonnen | ||
|
3 |

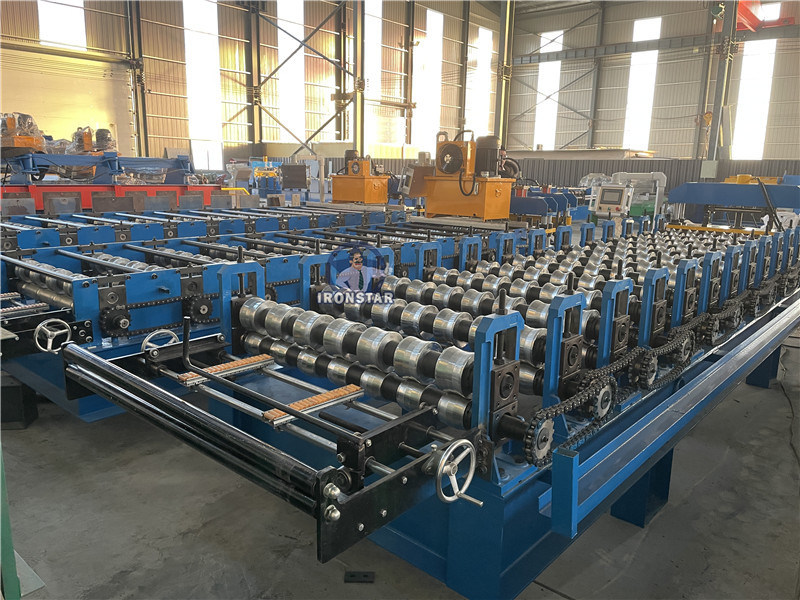

Hauptkörper | Walzenstation | 11-13 Reihen |
| Wellendurchmesser | 70 mm | ||
| Wellenmaterial | 45# mit 0,05 mm Chrom | ||
| Walzenmaterial | 45# mit 0,05 mm Chrom | ||
| Rahmen | 360 mm C-Träger | ||
| Rahmendicke | 16 mm | ||
| Maschinengröße | ca. 5,8*1*1,5 m | ||
| Maschinengewicht | ca. 4 Tonnen | ||
| Maschinenfarbe | Nach Kundenwunsch | ||
| Bedienung | Hydraulisch automatisch | ||
| Arbeitsgeschwindigkeit | Normale Geschwindigkeit 8-20 m/min | ||
| 4 | Schneidwerkzeug | Härte | 50-65 HRC |
| Schneidetoleranz | ± 1 mm | ||
| Material | Cr 12 | ||
| Bedienung | Hydraulisches Schneiden | ||
| 5 | Leistung | Antriebsart | Kette 1 Zoll |
| Hauptmotor | 4 KW | ||
| Pumpenmotor für Schneidwerkzeug | 3 KW | ||
| Spannung | 380V/50HZ, 3 Phasen oder nach Kundenwunsch | ||
|
6 |
Steuerkasten | Elektrokasten | PLC-Steuerungssystem, Wechselrichter |
| Bildschirm | Touchscreen | ||
| PLC-Marke | Delta Made in Taiwan | ||
| Wechselrichter-Marke | Delta Made in Taiwan oder SAJ | ||
| Sprache | Chinesisch und Englisch oder nach Kundenwunsch | ||
| 7 | Stapler | Bedienung | Manuell |
| Länge | 2-3 m | ||
Wird verwendet, um die Stahlspule zu halten und abzuwickeln, damit sie stabil arbeitet
Tragfähigkeit: 5 Tonnen
Spuleninnengröße: 470-530 mm
Arbeitstyp: Manuelle Bedienung
Farbe: Nach Kundenwunsch
Walzenmaterial: 45# Stahl mit 0,05 mm Chrom
Walzenoberflächen poliert, Hartbeschichtung behandelt
Polierte Oberfläche und Wärmebehandlung der Formen können die Oberfläche der Formplatte glatt halten und beim Stanzen nicht leicht markiert werden
Es verwendet den hydraulischen Antrieb und die automatische Positionierung, um die Abmessungen zu bestimmen und die Zielprodukte zu schneiden.
Material der Klingen: Cr12, Härtebehandlung
Rohmaterial (Stahlblech) durch den Strand einführen, um es herzustellen und zu verarbeiten
Es kann sicherstellen, dass die Spule gerade läuft und die ausgehenden Produkte ordentlich und parallel sind
DETAL PLC-Steuerungssystem
Die Länge des Zielstücks ist einstellbar und digital
Zwei Betriebsmodi: automatisch und manuell
Tastendruck und Bildschirmberührung, einfach zu bedienen
Sprache: Chinesisch und Englisch oder nach Kundenwunsch
Hydrauliköl in den Hydrauliköltank
Der Pumpenmotor treibt das Schneidwerkzeug an
Motorleistung: 3KW
Hydrauliköl: 46# Öl
Füllmenge: Öl zu 3/4 der Kastenkapazität
Öldruck: 8-10 MPa
Länge: Üblich 2-3 m
Bedienung: Manuelle Arbeit
Wird verwendet, um die fertigen Teile zu sammeln
Stützwalze zur Übertragung der Teile
Einfache Entnahme der Platten mit Gabelstaplern
1). Verpackungsmethode: Nackt, der Verkäufer sollte garantieren, dass die Ausrüstung feuchtigkeitsgeschützt, korrosionsbeständig und während des Transports nicht beschädigt wird.
2). Zahlungsbedingungen: 30% des gesamten Vertragswertes zahlbar per T/T, die restlichen 70% zahlbar per T/T nach Inspektion durch den Käufer in der Fabrik des Verkäufers vor Lieferung.
3). Lieferzeit: Der Verkäufer garantiert, dass die Ausrüstung versandbereit ist innerhalb40 Werktage nach Erhalt der Anzahlung vom Käufer.
4). Service: Wir könnten bei Bedarf einen Techniker in Ihr Land schicken, um die Maschine zu reparieren. Der Käufer muss alle Kosten tragen, einschließlich: Visum, Hin- und Rückflugtickets, Unterkunft, Gehalt von 120 USD pro Tag.
5). Garantie: 36 Monate Während der Garantiezeit sind die Ersatzteile kostenlos, aber der Käufer muss die Versandkosten bezahlen.
6). Paket: Eine komplette Ausrüstung benötigt einen20-Fuß-Container zur Aufnahme.
