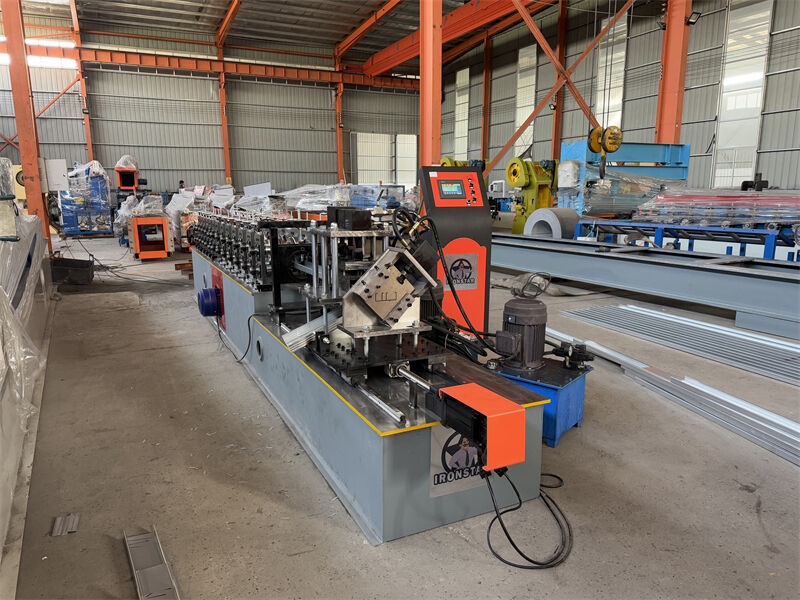

C-Kanal-Rollformmaschine, beliebt in vielen Ländern, übliche Dicke zwischen 0,3-0,6 mm, übliche Geschwindigkeit 10-20 m/min, mit Servomotor kann die Geschwindigkeit maximal 30-50 m/min erreichen, wir verkaufen viele solcher Maschinen nach Irak, Ägypten, VAE, Chile, Sambia usw.
C-Ständer-Rollformmaschine | Cd-Rollformmaschine | C-Kanal-Rollformmaschine
Abwickler-Rollformmaschine-SPS-Steuerkasten-Hydraulikschneider-Auslauftisch
|
NEIN |
Typ |
Spezifikation | |
|
1 |
Rohmaterial | Typ | Verzinkter Stahl |
| Zuführbreite | Nach Kundenzeichnung | ||
| Dicke | 0,85 mm | ||
|
2 |
Abwickler | Bedienung | Manuell |
| Gewichtskapazität | 3 Tonnen | ||
|
3 |

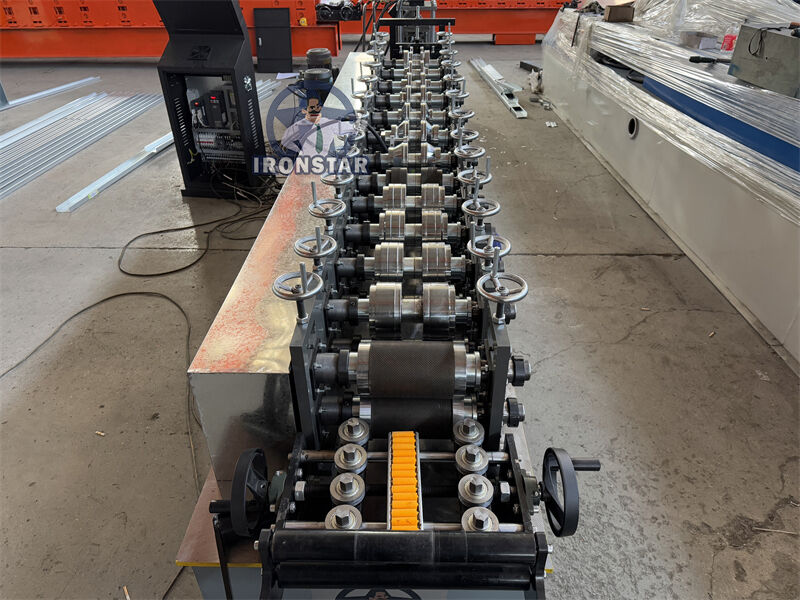

Hauptkörper | Walzenstation | 12 Reihen |
| Wellendurchmesser | 55 mm | ||
| Wellenmaterial | 45# mit 0,05 mm Chrom | ||
| Walzenmaterial | 45# mit 0,05 mm Chrom | ||
| Rahmen | Stahlplattenschweißen | ||
| Rahmendicke | 16 mm | ||
| Maschinengröße | ca. 5,5 * 0,8 * 1 m | ||
| Maschinengewicht | ca. 1,8 Tonnen | ||
| Maschinenfarbe | Nach Kundenwunsch | ||
| Bedienung | Hydraulisch automatisch | ||
| Arbeitsgeschwindigkeit | Übliche Geschwindigkeit 30-50 m/min | ||
| 4 | Schneider | Härte | 50-65 HRC |
| Schnitttoleranz | ± 1 mm | ||
| Material | Cr 12 | ||
| Bedienung | Hydraulisches Schneiden | ||
| 5 | Leistung | Antriebsart | Kette 1 Zoll |
| Hauptmotor | 4 KW | ||
| Pumpenmotor für Schneider | 4 KW | ||
| Spannung | 380V/50HZ, 3 Phasen oder nach Kundenwunsch | ||
|
6 |
Steuerkasten | Elektrokasten | SPS-Steuerungssystem, Wechselrichter |
| Bildschirm | Touchscreen | ||
| SPS-Marke | Delta Made in Taiwan | ||
| Wechselrichter-Marke | Delta Made in Taiwan oder SAJ | ||
| Sprache | Chinesisch und Englisch oder nach Kundenwunsch | ||
| 7 | Stapler | Bedienung | Manuell |
| Länge | 2-3 m | ||
Wird verwendet, um die Stahlspule zu halten und abzuwickeln, damit sie stabil arbeitet
Tragfähigkeit: 3 Tonnen
Spuleninnengröße: 470-530 mm
Arbeitsart: Manuelle Bedienung
Farbe: Nach Kundenwunsch
Walzenmaterial: 45# Stahl mit 0,05 mm Chrom
Walzenoberflächen poliert, hartbeschichtet
Polierte Oberfläche und Wärmebehandlung der Formen können die Oberfläche der Formplatte glatt halten und sind beim Stanzen nicht leicht zu markieren
Er verwendet hydraulischen Antrieb und automatische Positionierung, um die Abmessungen zu bestimmen und die Zielprodukte zu schneiden.
Klingenmaterial: Cr12, Härtebehandlung
Rohmaterial (Stahlplatte) durch den Strand einführen, um herzustellen und zu verarbeiten
Es kann sicherstellen, dass die Spule gerade läuft und die ausgehenden Produkte sauber und parallel sind

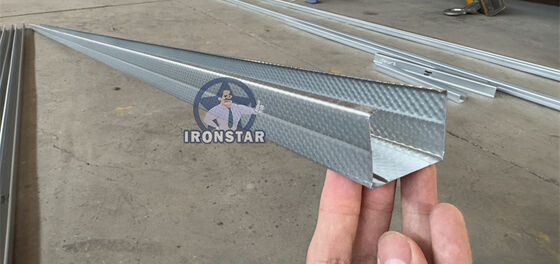

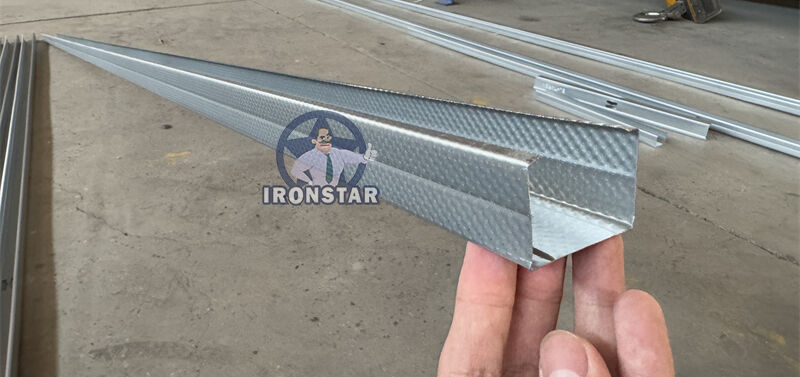

Prägewalze prägt Punkte auf das Produkt
Es können Prägewalzen nach Kundenwunsch mit Blumenmuster angefertigt werden
Stanzwerkzeug vor dem Schneider an der Maschine positioniert

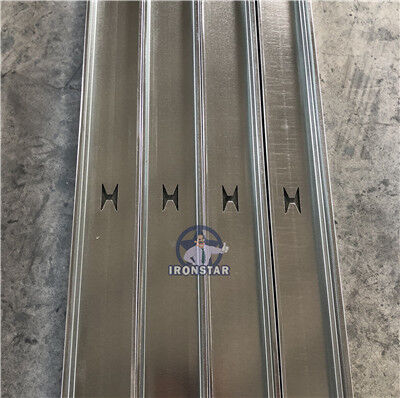

Es kann Löcher nach Kundenwunsch stanzen, übliche Kunden wählen H-Loch oder Rundloch
Löcher müssen auf flacher Oberfläche gestanzt werden, üblich bei verschiedenen Produkten, die Position ist nicht immer gleich
Stanzwerkzeug vor dem Schneider an der Maschine positioniert
Es kann Logos nach Kundenwunsch stanzen, Logos können digitale Nummern oder Fotos sein
Logos müssen auf flacher Oberfläche gestanzt werden, üblich bei verschiedenen Produkten, die Position ist nicht immer gleich
DETAL SPS-Steuerungssystem
Die Länge des Zielstücks ist einstellbar und digital
Zwei Betriebsmodi: automatisch und manuell
Tastendruck und Bildschirmberührung, einfach zu bedienen
Sprache: Chinesisch und Englisch oder nach Kundenwunsch
Hydrauliköl in den Hydrauliköltank
Pumpenmotor treibt den Schneider an
Motorleistung: 3KW
Hydrauliköl: 46# Öl
Füllmenge: Öl zu 3/4 der Tankkapazität
Öldruck: 8-10 MPa
Länge: Üblich 2-3 m
Bedienung: Manuelle Arbeit
Wird zum Sammeln der fertigen Teile verwendet
Stützwalze zur Übertragung der Teile
Einfach für Gabelstapler zum Abnehmen der Platten
1). Verpackungsmethode: Nackt, der Verkäufer sollte sicherstellen, dass die Ausrüstung feuchtigkeitsgeschützt, korrosionsbeständig und während des Transports nicht beschädigt wird.
2). Zahlungsbedingungen: 30% des gesamten Vertragswerts zahlbar per T/T, die restlichen 70% zahlbar per T/T nach Inspektion durch den Käufer in der Fabrik des Verkäufers vor Lieferung.
3). Lieferzeit: Der Verkäufer garantiert, dass die Ausrüstung innerhalb von40 Werktagennach Erhalt der Anzahlung vom Käufer versandbereit ist.
4). Service: Wir können bei Bedarf einen Techniker in Ihr Land schicken, um die Maschine zu reparieren. Der Käufer muss alle Kosten tragen, einschließlich: Visum, Hin- und Rückflugtickets, Unterkunft, Gehalt von 120 USD pro Tag.
5). Garantie: 36 Monate Während der Garantiezeit sind die Ersatzteile kostenlos, aber der Käufer muss die Versandkosten tragen.
6). Paket: Eine komplette Ausrüstung benötigt einen20-Fuß-Container zur Aufnahme.
